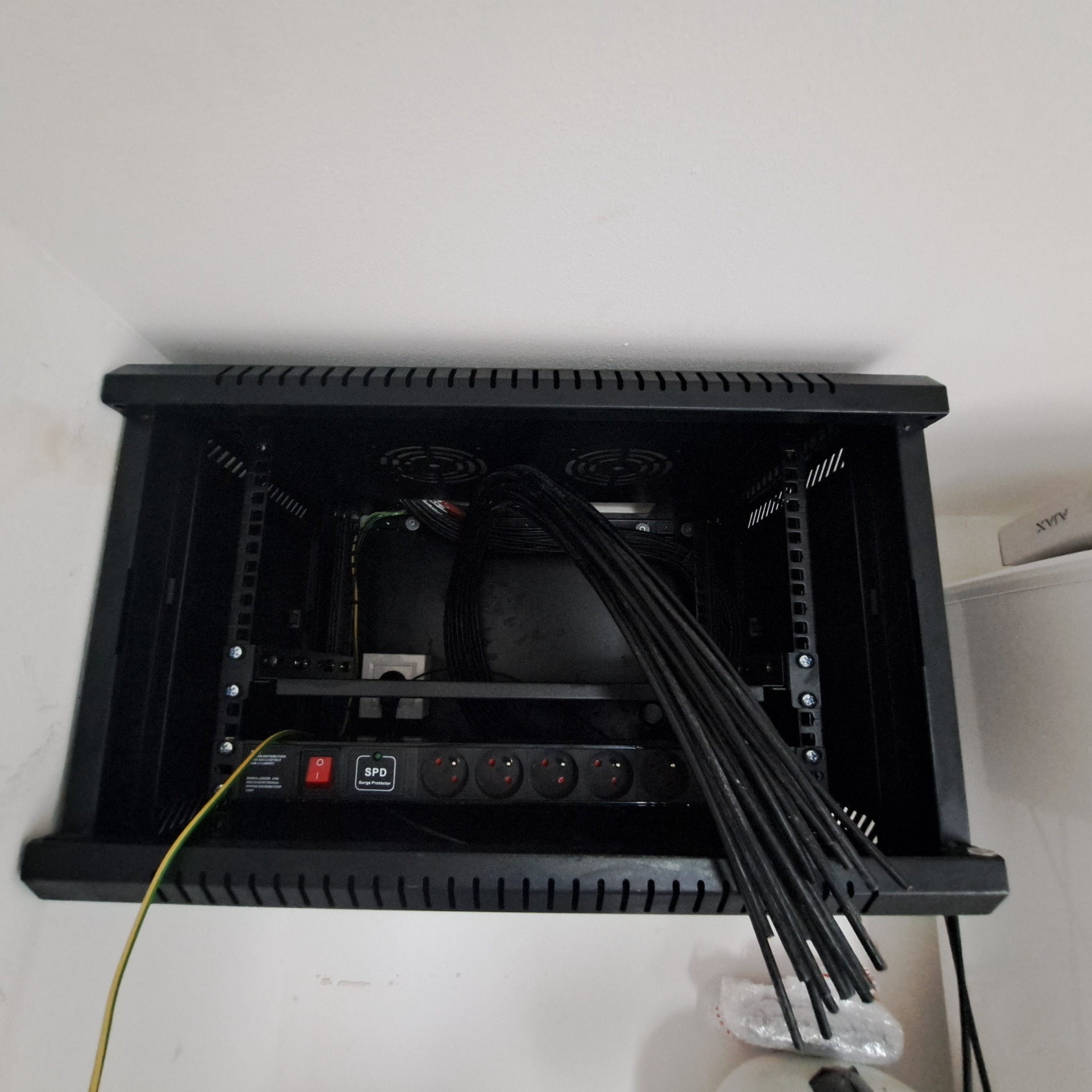

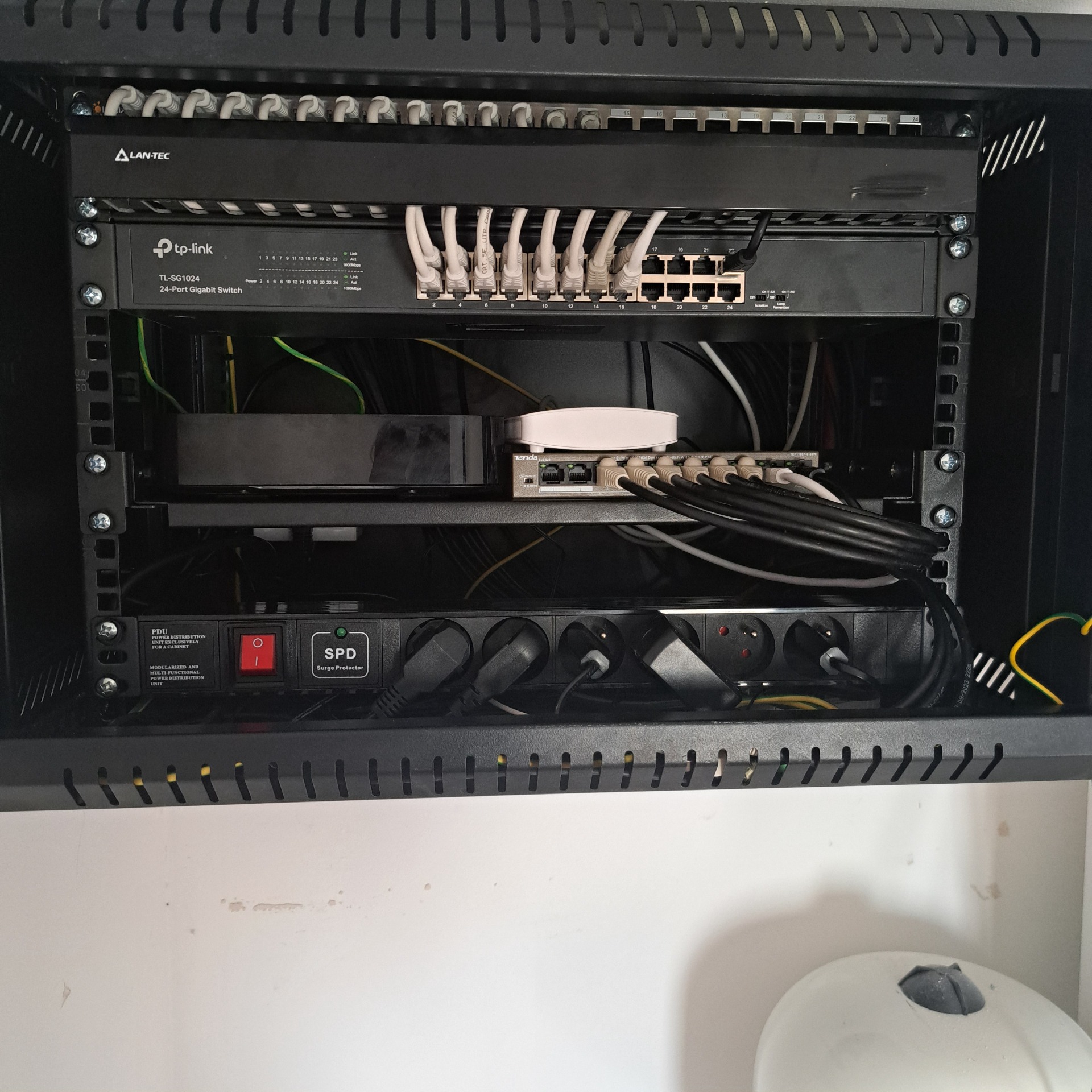

Štruktúrovaná kabeláž je univerzálny komunikačný systém budovy určený na prenos dát, hlasu, videa a riadiacich signálov. Ide o centrálne organizovanú infraštruktúru, kde sú všetky dátové zásuvky prepojené do jedného bodu (rack / dátový rozvádzač) cez patch panel.

Používa sa v rodinných domoch, kanceláriách, administratívnych budovách aj priemyselných objektoch.

Normatívne sa riadi najmä podľa:

• STN EN 50173 – Informačná technika – Štruktúrované kabelážne systémy

• STN EN 50174 – Inštalácia komunikačných káblových rozvodov

Typy káblov a ich použitie

1️⃣ Metalické dátové káble (krútená dvojlinka – twisted pair)

🔹 Cat5e

• Prenos: do 1 Gbit/s (1000 Mbps)

• Frekvencia: 100 MHz

• Použitie: základné LAN siete, menšie objekty

• Dnes skôr minimálny štandard

🔹 Cat6

• Prenos: 1 Gbit/s (10 Gbit/s do ~55 m)

• Frekvencia: 250 MHz

• Použitie: rodinné domy, kancelárie

• Veľmi rozšírený kompromis cena/výkon

🔹 Cat6A

• Prenos: 10 Gbit/s do 100 m

• Frekvencia: 500 MHz

• Použitie: moderné budovy, serverovne, smart home, kamerové systémy

• Odporúčaný štandard pre nové inštalácie

🔹 Cat7 / Cat7A

• Prenos: 10 Gbit/s+

• Frekvencia: 600–1000 MHz

• Lepšie tienenie

• Použitie: priemysel, vyššie rušenie

2️⃣ Tienenie káblov

• UTP – netienený (bežné domáce použitie)

• FTP (F/UTP) – fóliové tienenie

• S/FTP – každá pár má vlastné tienenie + celkové opletenie
  → vhodné pri silnoprúdových trasách alebo vyššom EM rušení

Optická sieť je komunikačný systém, ktorý prenáša dáta pomocou svetelných impulzov cez optické vlákno. Na rozdiel od metalických káblov (UTP, FTP) nevyužíva elektrický signál, ale svetlo – čo znamená výrazne vyššiu rýchlosť, väčšiu stabilitu a nulovú citlivosť na elektromagnetické rušenie.

Optické siete sú dnes základom moderných telekomunikačných, firemných aj developerských projektov.

Ako funguje optická sieť

• Zdroj (OLT, switch s SFP modulom) vysiela svetelný signál

• Svetlo sa šíri jadrom optického vlákna

• Na druhej strane ho prijíma ONT alebo optický modul

• Dáta sa konvertujú späť na elektrický signál pre zariadenia

Prenos prebieha rýchlosťou svetla s minimálnym útlmom a bez rušenia.

Typy optických vlákien

1️⃣ Singlemode (SM – OS1, OS2)

• Veľmi malé jadro (~9 µm)

• Prenos na kilometre až desiatky km

• Použitie: ISP siete, medzi budovami, FTTH

• Najčastejšie používané v exteriéri

2️⃣ Multimode (MM – OM3, OM4, OM5)

• Väčšie jadro (50/62,5 µm)

• Kratšie vzdialenosti (100–500 m)

• Použitie: serverovne, administratíva, vnútorné rozvody

• Podporuje 10G / 40G / 100G podľa typu

Architektúra optických sietí

FTTH (Fiber To The Home)

Optika privedená priamo do domácnosti.
Bežné rýchlosti: 300 Mbps – 1 Gbps – 10 Gbps.

FTTB (Fiber To The Building)

Optika do budovy, ďalej metalika.

Bod-bod (Point-to-Point)

Priame spojenie medzi dvoma aktívnymi prvkami.

PON (Passive Optical Network)

Pasívne rozbočenie signálu bez aktívnych prvkov v trase (GPON, XGS-PON).

Hlavné komponenty

• Optický kábel (zemný, mikrotrubičkový, interiérový)

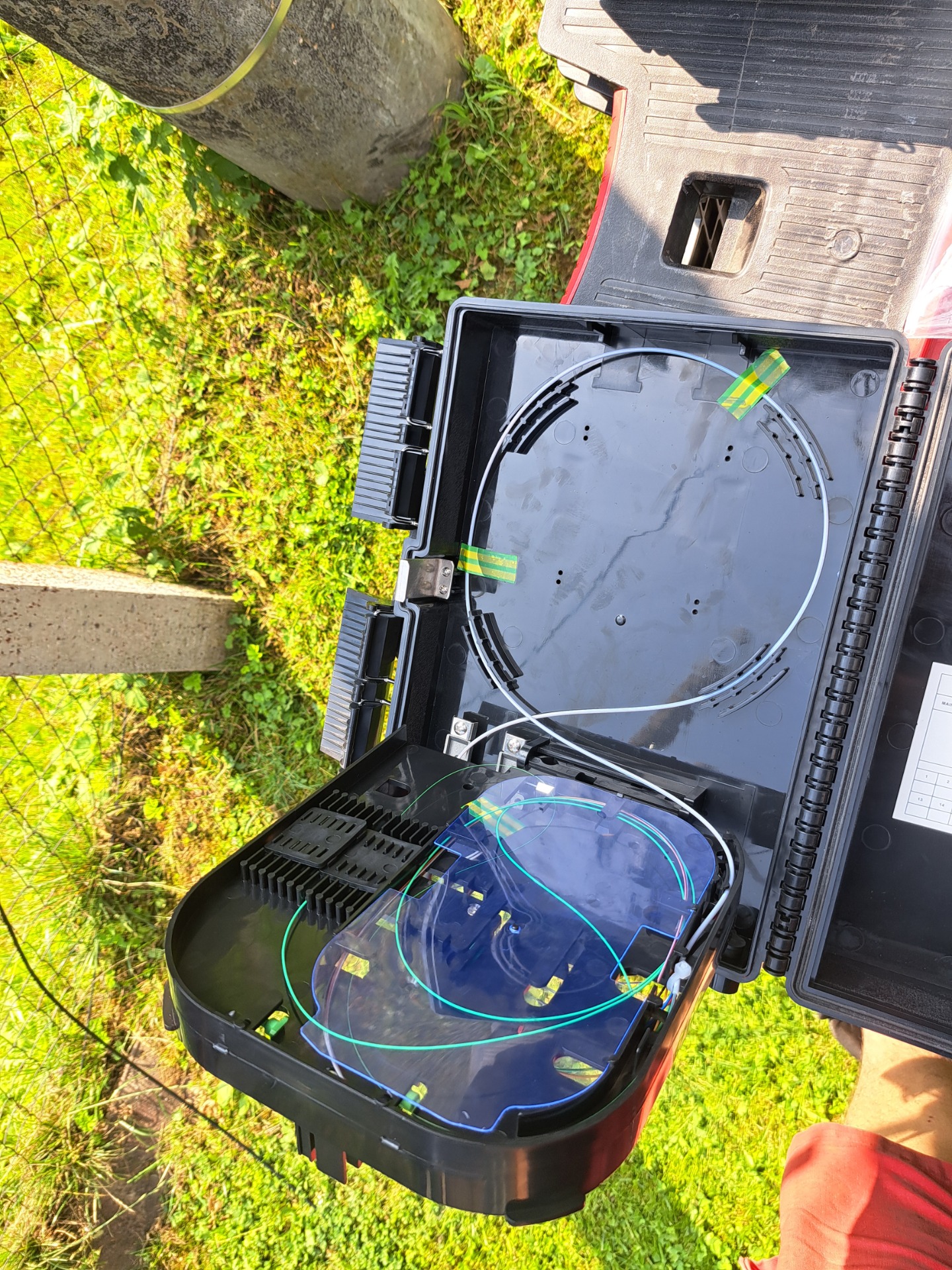

• Spojky a optické kazety

• Patch panely a optické vany

• Pigtaily a patchcordy (SC, LC konektory)

• SFP / SFP+ moduly

• OLT / ONT zariadenia

Výhody optických sietí

⚡ Extrémne vysoká prenosová rýchlosť
📶 Stabilita bez rušenia
📏 Veľké vzdialenosti bez zosilňovača
🔒 Bezpečný prenos dát
📈 Budúcnosť infraštruktúry (rezerva kapacity)

Technické parametre

• Útlm vlákna (cca 0,2 – 0,4 dB/km pri SM)

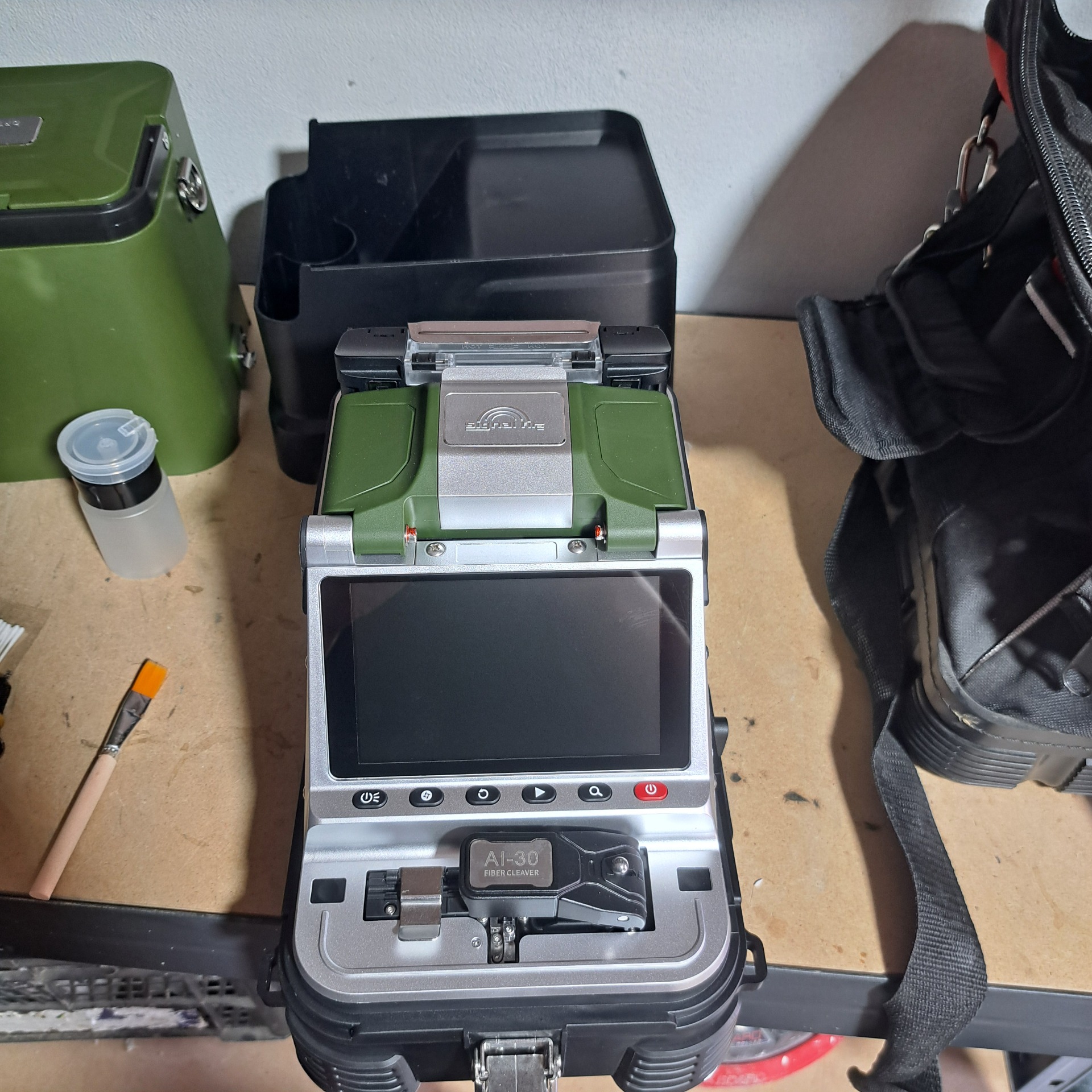

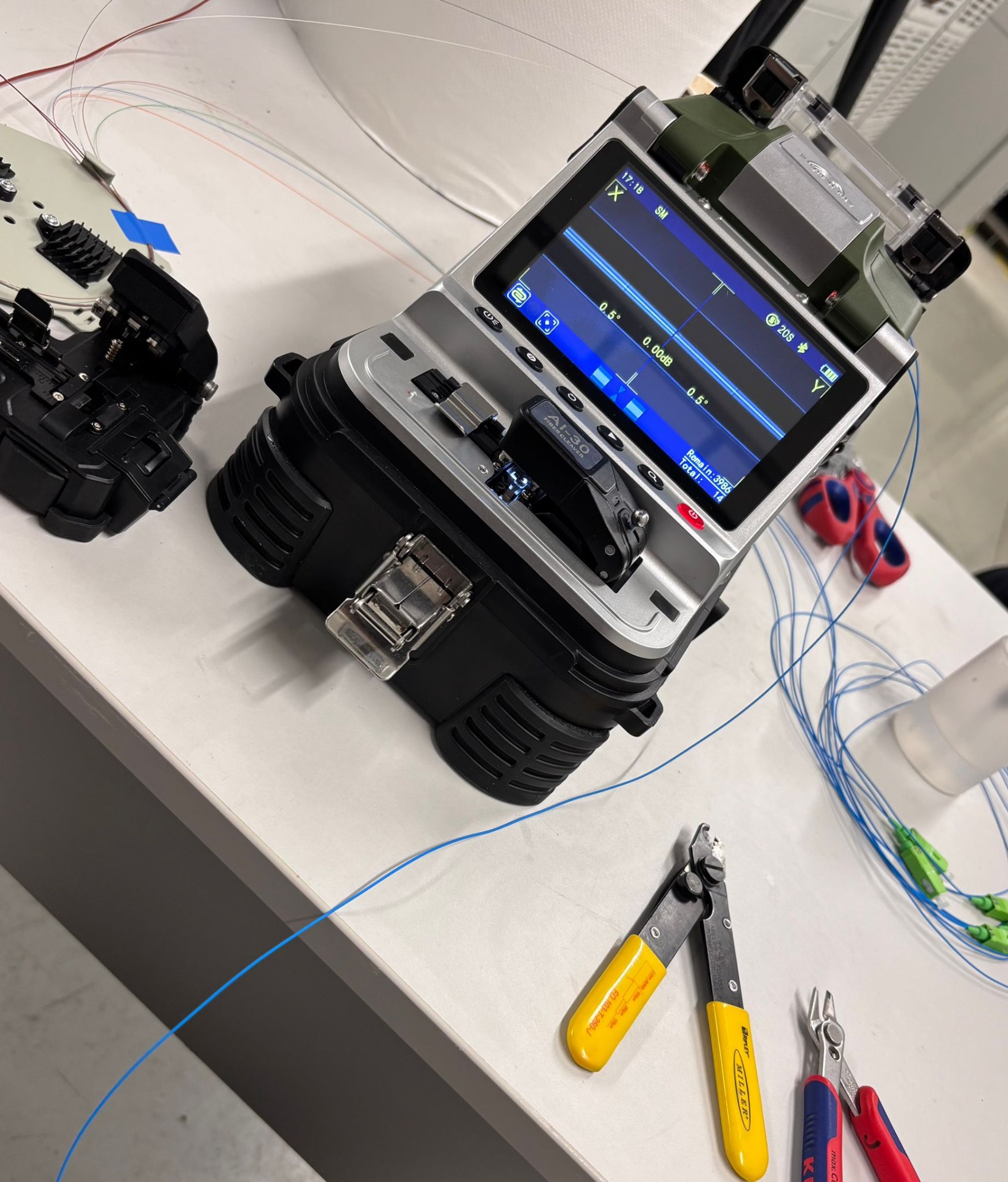

• Zváranie vlákien (fusion splicing)

• Meranie OTDR

• Presný polomer ohybu

• Ochrana proti mechanickému poškodeniu

Kde sa optika využíva?

• Telekomunikačné siete

• Priemyselné objekty

• Kamerové systémy na veľké vzdialenosti

• Prepojenie hál a budov

• Datacentrá

Optická sieť je dnes najspoľahlivejšia a najvýkonnejšia forma dátovej infraštruktúry. Správne navrhnutá a zrealizovaná optika vydrží desaťročia a zabezpečí kapacitnú rezervu pre budúce technológie.
